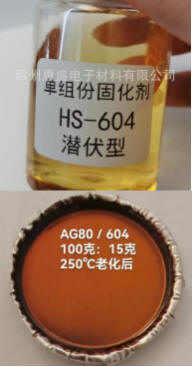

一、主要特点： 1． 混合性好， 即使在气温低(-15℃)的情况下亦保持较低的粘度和环氧树脂有极好的混 溶性。 2． 使用期长， 和环氧树脂以一定比例混合后粘度可保持 3 个月没有多大变化。 3． 机械电气性能优良， 耐温性能好。 4． 固化反应易控制， 固化剂与环氧树脂混合后反应较慢， 但混合物一但升至 120℃以 上， 2~3 小时就能固化且固化时放热不大。 5． 毒性小、沸点极高、挥发性小、对皮肤无刺激作用。 二、产品性状： 外观： 黄色至褐色粘稠液体 三、胺值： 90~130 mgKOH／克 四、推荐配方及应用   耐高温单组份胶【250 度/80D】 耐高温单组份胶【200 度/90D，250 度/60D】 耐温韧性单组份胶 AG-80 四官树脂：   100 克 F-58 低粘度酚醛环氧【无溶剂】： 100 克 S18 橡胶环氧树脂： 100 克 604 固化剂：            15 克 604 固化剂：                               10 克 604 固化剂：            9 克 固化条件： 固化条件： 固化条件： 150 度/2~3 小时固化 160 度/2 小时或 170 度/1 小时 160 度/2 小时或 170 度/1 小时   模压料 缠绕和层压 无溶剂浸清漆 F-44 酚醛环氧：      100 克 E-51 环氧树脂： 100 克 E-51 环氧树脂：    100 克 604 固化剂：            10 克 604 固化剂：      10 克 660A 环氧稀释剂： 30 克 石英粉(270 目) ：  60~70 克 丙酮 适量 604 固化剂：          8~9 克 玻璃纤维：               20~30 克 固化条件： 固化条件： 钛菁蓝 适量 固化条件： 100℃/ 3 小时+140℃/ 7 小时 100℃/ 3 小时+140℃/ 7 小时 100℃/ 3 小时+140℃/ 7 小时

返回
