点火器用高性能中高温硬化型环氧树脂胶1000A/1200B

一、简介:

1000A/1200B是透明的高性能环氧胶,具有韧性、低硬度,双组份加温硬化型环氧注型树脂,它与工程塑胶、陶瓷基板具有优良的粘合力,是一种理想的封装材料;特别适用于需要冷热冲击的场合.



一、产品特点:

a)        粘度低、浇注工艺性好;

b)       优良的耐冷热冲击,可达到-55~+120 循环冲击;

c)        杰出的电绝缘性、机械物理性能。

二、常规性能:

测试项目

测试方法或条件

1000A

1200B





水色透明

淡棕色



40, mpa·s

800~1300

700~1500



25℃,g/cm3

1.1~1.2

1.3~1.4

可使用时间

35℃,hrs

3.5

凝胶时间

150℃,1gs

170~200

四、用途:

适用于高压燃气点火器,变压器,高性能模块以及其它特殊电子零部件的封装。

*:我司产品1000A/1200B是新型的进口树脂,此产品我司有客户专门用于为欧州及中东客户的燃气点火线圈而设计灌封树脂,客户使用时加入硅微粉用于将低生产成本,产品灌封后的耐压,由于产品电路采用串联分段设计,因而产品耐压达到了4~5万伏/毫米.

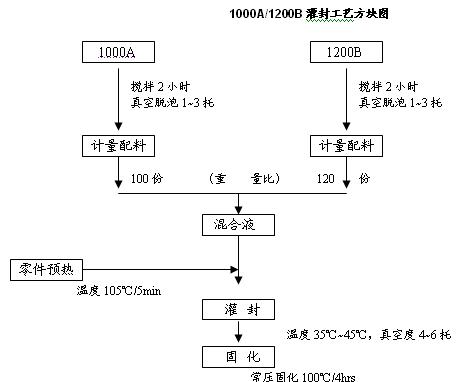

五、使用工艺:

测试项目

测试方法或条件

1000A/1200B



重量比

100:120

硬化条件

/hrs

100/4

建议固化条件

40~55/1小时脱泡+80/4小时+100/2小时+120/3小时,烘箱中自然冷却

六、硬化物特性*



单位或条件

1000A/1200B

引用标准(ASTM D



/

透明色

目测法



Shore-D

60~70

2240

体积电阻率

25℃,Ω·cm

>3.2×1015

150

绝缘强度

25℃,kV/mm

>24

149

介电常数

25℃,1MHZ

3.7±0.1

150

介质损耗角正切

25℃,1MHZ%

<1.2

257

冲击强度

kJ/m2

>34

780

吸水率

%

<0.04

570

伸长率

%

>250

638

    *以上参数为1000A/1200B配比为100120,固化时间为100/4hrs后测得。

七、贮存、运输及注意事项:

1.   1000A/1200B应贮放在干燥、通风的室内。开启未用完的材料,桶盖要盖严,以防止吸潮变质。自制造之日起六个月内有效,超过保质期,须进行常规特性检查,合格后方可使用。

2.   此类产品为非危险品,可按一般化学品贮运。

3.   在使用时,操作员工应有防护措施,不慎沾到皮肤或眼脸,必须及时用中性肥皂清洗或请医师诊治。

八、包装规格:

AB均为20KG金属容器包装或客户指定包装,包装上应有制造厂家、批号、净重、检验合格标志。

Ú注:以上性能数据为该产品于湿度70%、温度25℃时测试之典型数据,仅供客户使用时参考,并不能完全保证于某个特定环境时能达到的全部数据。敬请客户使用时,以实测数据为准。



返回
